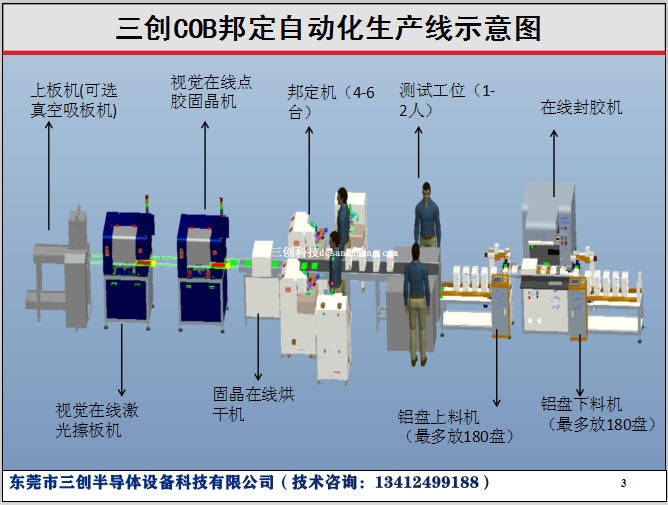

三创全自动邦定COB自动生产线
三创COB生产线设备人员效率对比分析 产能按每组机器每小时2000颗IC计算（以下3组机器评估） 邦定机，及测试烧录工位自动化： 因产品订单数量，PCB形状质量，测试工艺复杂程度等因素影响，每家客户依据实际生产状况选择设备，或非标定制设备。
三创COB生产线设备人员效率对比分析
产能按每组机器每小时2000颗IC计算（以下3组机器评估）
邦定机，及测试烧录工位自动化：
因产品订单数量，PCB形状质量，测试工艺复杂程度等因素影响，每家客户依据实际生产状况选择设备，或非标定制设备。
序号 | 设备名称 | 机台数量 | 单班人数 | 两班人数 | 备注 |
1 | 激光擦板机(离线单机) | 3台 | 3 | 6 | 单人单机物料搬运 |
2 | 固晶机(离线单机) | 3台 | 3 | 6 | 单人单机物料搬运 |
3 | 封胶机(离线单机) | 3台 | 3 | 6 | 单人单机物料搬运 |
4 | 三创COB生产线 (擦板固晶封胶) | 3条线 | 1 | 2 | 一人看三条线主要工作每小时左右上PCB及IC盒换料，每1-2小时把封胶机后的铝盒垛收到推车上直接推入烤黑胶房 |
合计 | 每天3组机器全自动生产线用人2，单机生产用人18节省16人 | ||||
综合人员流动不确定性，订单饱和度，品质稳定性，工资周期上涨，等各方面考虑，投资自动化是工厂未来发展精明选择
COB擦板固晶段（PCB上板机 SC-L400)
特点用途：
代替人工上板，双面有SMT元件用笼式上板机，单面
有元件用吸板机（可选吸板上板一体机）
项目名称 | 技术参数 |
PCB尺寸（长X宽） | 330x(50-250) mm |
PCB 运输高度 | 900 ± 20 mm |
PCB 运输方向 | L→R（可选R→L） |
电源 | 交流220V 50Hz |
电源功率 | 300W |
气源压力 | 0.5Mpa |
气源消耗量 | 约0.2立方米/分钟 |
整机尺寸（L×W×H） | 900×650×1200mm |

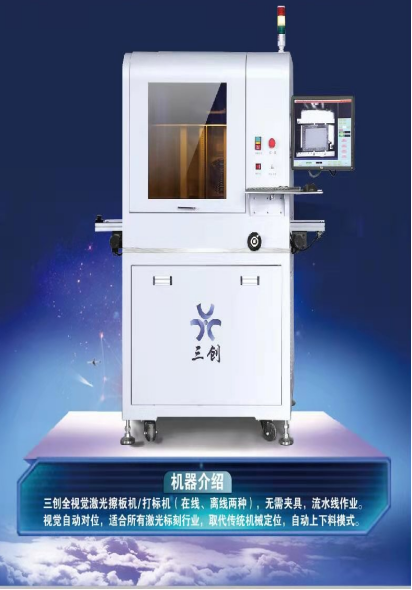

COB擦板固晶段(在线激光擦板机 SC-CB519B)
特点用途：
利用激光清洁PCB 焊盘位上的异物 、氧化物，增加焊线良品率及焊接拉力，视觉定位，无人操作，无耗材损耗，三创公司根据PCB清洁特点，增加抽风，吹气功能，使PCB清洁更干净，车间环保无异味。人性化快速编程（2分钟内），傻瓜式操作，使生产更简单快捷高效。
项目名称 | 技术参数 |
PCB尺寸（长X宽） | 330x(50-250) mm |
PCB 运输高度 | 900 ± 20 mm |
PCB 运输方向 | L→R（可选R→L） |
工业电脑 | 研华科技 |
激光功率 | 30W光纤激光器 |
擦板精度 | ±0.05mm |
擦板速度 | 约3000片IC/小时 |
电源 | 交流220V 50Hz |
电源功率 | 1000W |
气源压力 | 0.5Mpa |
气源消耗量 | 约0.4立方米/分钟 |
整机尺寸（L×W×H） | 900×850×1200mm |

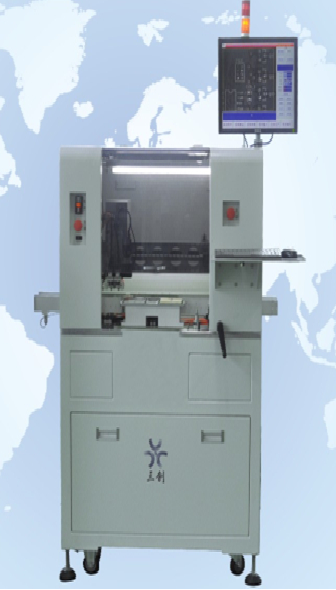

COB擦板固晶段(点胶固晶机 SC-DB801SP)
特点用途：
1、上下相机PCB IC贴装前精确PR对位校正，不会空贴
2、点胶、贴片为一体，可精确点取红胶、黑胶、银浆、锡膏等。高温进口橡胶吸嘴，有不同尺寸可供选择，胶点视觉检测功能，防止漏点胶
3、IC可360度任意贴装
4、IC盒最多可放置8盒
5、自动识别打X板（坏板），贴装时自动跳过
6、X/Y轴采用日松下伺服电机及进口精密导轨、滚珠丝杆，保证高精度、高速度运行。
7、不抛料、不粘胶，邦定机对点通过率99%以上；
9、机器简单易学、易懂，客户可到我公司免费培训，软件终身免费升级。
固晶速度 | 约2300（10拼板）块/小时，约2600（16拼板以上）块/小时，具体产能根据PCB板大小实际得出； |
固晶精度 | ±0. 06mm |
点胶速度 | 260ms/个 |
X/Y精度 | ±0.02mm |
旋转精度 | ±0.2度 |
贴 装 头 | 2个 |
点胶头 | 1个 |
IC尺寸 | 0.2X0.2—18X18(mm) |
PCB尺寸 | 50X50—300X250(mm) |
电 源 | 220V，50HZ |
功 率 | 800W |
气压标准 | 0.5Mpa |
气源消耗量 | 约0.6立方米/分钟 |
外形尺寸（L×W×H） | 14500X850X1700(mm) |
机器重量 | 600KG |
COB擦板固晶段（线式烘干炉 SC-HG1000）
特点用途：
PCB固晶后，通过隧道炉后可快速使IC芯片30S内快速牢固可直接邦定。温度、速度可控可调。
项目名称 | 技术参数 |
PCB尺寸（长X宽） | 330x(50-250) mm |
PCB 运输高度 | 900 ± 20 mm |
PCB 运输方向 | L→R（可选R→L） |
加热方式 | 碳纤维红外加热管 |
温度范围 | 40-200度 |
电源 | 交流220V 50Hz |
电源功率 | 1200W |
气源压力 | 0.5Mpa |
气源消耗量 | 约0.1立方米/分钟 |
整机尺寸（L×W×H） | 900×650×1200mm |

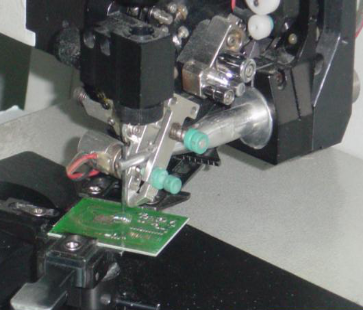

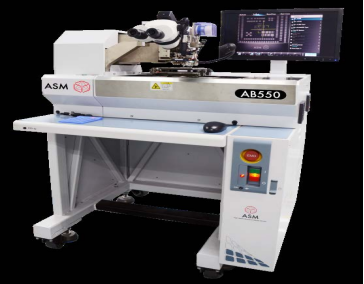

COB邦定-AB550(三创代理分销）

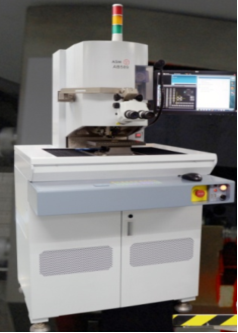

COB邦定-AB589(三创代理分销)

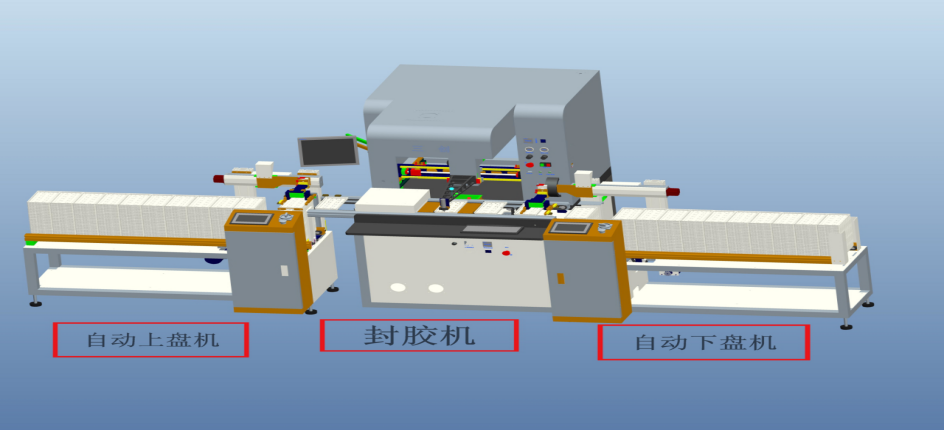

COB邦定封胶线（全视觉自动封胶生产线）
机器名称 | 型号 |
铝盘上料机 | SC_SL550 |
全自动在线式视觉封胶机 | SC_FB580S |
铝盘收料机 | SC_XL550 |
代替人工上铝盘，节省人工等问题。只需人工把放入pcb板的铝盘放入铝盘上料机轨道上即可（轨道上可以一次性放置约180盘铝盒，每垛最大30盘）。 机器PLC控制，具有多重传感保护装置，防止掉盘，卡盘，夹盘,等因铝盘变形给生产带来的障碍。
